湖南依中紫光电气科技有限公司
基本参数
详细说明
|
序号 |
名称 |
数量 |
单位 |
|
1 |

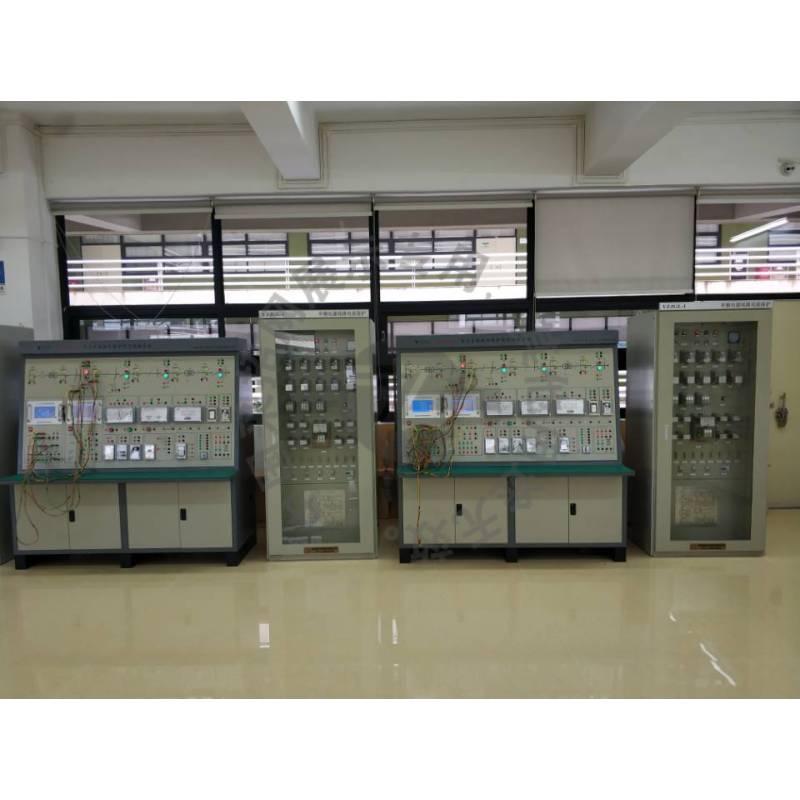

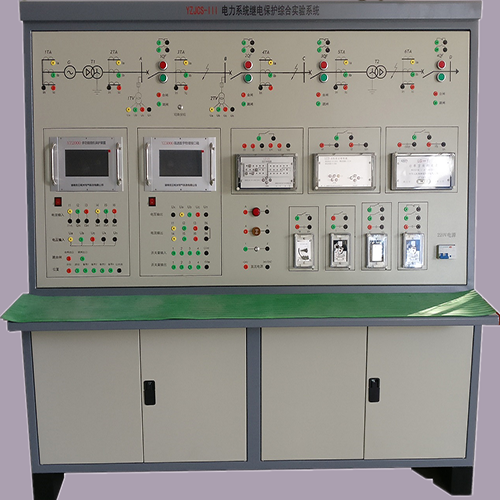

YZJCS-III电力系统继电保护综合实验台 |
8 |
台 |
|
2 |
YZ3100功率放大装置 |
8 |
台 |
|
3 |
YZ3000高速数字物理接口箱 |
8 |
套 |
|
4 |
YZ4000电力故障录波及分析装置 |
8 |
套 |
|
5 |
智能变电站仿真软件 |
1 |
套 |
|
6 |
电力系统监控软件 |
1 |
套 |
|
7 |
电脑 |
1 |
台 |
根据目前国内各高校的《电力工程》、《继电保护》、《电力系统继电保护》、《电力系统微机保护》、《电力系统基础》、《电力系统分析》、《电力系统继电保护原理》、《电力系统自动控制技术》等相关课程教学内容，参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，结合电力工业现场继电保护的测试方法和实际应用而设计的综合型实验系统。采用虚拟仿真与实际操作相结合的模式，既能对电力系统各部分运行状态、故障状态通过仿真计算模拟出来，又能将模型计算结果通过继电保护测试仪直接输出，满足电力系统继电保护实验需求。
提供数十项有针对性的与课程配套的专业实验项目，满足《电力系统基础》、《电力系统分析》、《电力系统继电保护原理》、《电力系统自动装置》、《电力系统自动控制技术》等课程本科生实验教学的要求，既极大的提高了设备利用率，又节省用地，同时便于设备管理和维护。
满足《电力系统微机保护》、《电力系统远动技术》等专业拓展课程实验的要求；具有很强的平台性、设计性和开放性，还可方便的用于学生进行电力网课程设计、继电保护课程设计和毕业设计。同时由于实验室设备紧密结合电力现场实际，可用于进行工程应用实践训练、供配电及电力系统运行、调度岗前培训，为培养电气工程技术应用型人才发挥重要作用。
实验室采用具有可编程功能的开放式教学科研设备，可为研究生和教师创新提供电气类科学研究和技术开发的平台。
1、采用与电力工业现场一致的继电保护测试仪测试方式。
频率（50Hz,60Hz,100Hz及多频率叠加波形）
相数（电压1-4相；电流1-6相），相位任意（0-360°）
波形（正余弦波、三角波、方波等）
2、多种保护功能集成与一台保护装置，通过界面切换即可完成十多种保护装置功能。包含10KV微机保护、35KV微机保护、110KV微机保护、变压器保护、电动机保护、电容器保护等。（所有差动类保护均为三相差动保护）。
3、包含典型常规继电器和典型数字继电器，可对比两种实现方式的继电器特性。
4、装置均采用7’电阻触摸屏，配备以太网和485接口；通讯协议开放（订货时须说明）。
5、配套仿真计算软件，可自由组态各种模型，进行潮流计算，短路计算等。
6、独家配置电力故障录波及分析装置，可对实验现象及实验过程进行详细分析。具有实验过程回放波形回放功能，动态波形回放可以很好的协助老师分析实验过程，便于学生理解过程。
7、使用配套的智能变电站仿真软件，可以真正实现学生课程设计和毕业设计。（可以仿真任意机构变电站、可以计算验证变电站设计的正确性、可以任意输出各种继电保护所需信号源）
8、和传统实验台相比，所有模拟量信号出口电压(100v,0.5a)，电流(5a,正负10v)，软件四重保护和硬件三层保护，确保对学生和设备能够起到很好的安全保护作用。不会有人身和设备安全隐患。
9、所有开关量出口均为安全电压等级（24V），杜绝安全事故。 所有模拟量出口功率作出限制，确保设备信号够用，能量不会对人体造成伤害。
10、所有元件均固定于实验台上，稳定且方便管理。
11、配套原理与实操结合的指导书，方便教学。
12、提供详细的实验指导演示视频。
继电保护课程实验
继电保护课程实验概述
电流继电器特性实验
电压继电器特性实验
功率方向继电器特性实验
阻抗继电器特性实验
差动继电器特性实验
常规电流速断保护实验
电流电压联锁速断保护实验
电流保护与三相一次重合闸综合实验
微机保护课程实验
微机保护课程实验概述
数字式电流继电器特性实验
数字式电压继电器特性实验
数字式功率方向继电器特性实验
数字式差动继电器特性实验
数字式阻抗继电器特性实验
数字式反时限电流继电器特性实验
10kV线路保护实验
110kV线路保护实验
零序电流保护综合实验
三相一次重合闸及后加速保护实验
35KV微机线路保护实验
变压器综合保护实验
电动机保护实验
电容器保护实验
发电机保护实验
二次回路实验
具有事故灯光控制的控制回路实验
具有防跳功能的控制回路实验
闪光继电器构成的中央信号实验
冲击继电器构成中央音响信号实验
变电站综合自动化实验
变电站组态
变电站正常运行状态模拟
变电站故障情况模拟
变电站综合保护实验
电力系统潮流分析和线损分析实验
电力系统故障分析实验
电力故障录波装置的使用
故障波形回放及分析实验
课程设计及毕业设计
开放性设计实验
保护装置二次开发实验
