25kW/915MHz（M25K-1）微波源是我公司优化设计的大功率磁控管电源。该电源电压高、功率容量大、对相关元器件和微波传输测量系统及其保护功能有较高的要求，该电源系统由控制电源柜及微波传输系统组成。
1.阳极电源:
1）高压变压器
2）采用三相全波整流得到阳极高压，阳极回路采用多种保护电路措施，PLC控制实现阳极电流过流保护，磁控管、电源和线包保护，确保测试电源系统稳定可靠工作。
2.灯丝电源：灯丝变压器带自动调压器，次极可靠高压隔离。
3.磁场电源:
1）自动调压器、全波整流;
2）磁场线包反馈控制线路;
3）磁场电流具有欠流保护功能。
4.控制电源柜:
PLC控制面板操作显示：
1）功率设定，数字显示
2）灯丝电流、阳极电压和电流、磁场电压和电流调节显示；
3）过流报警、冷却水超温和缺水报警；

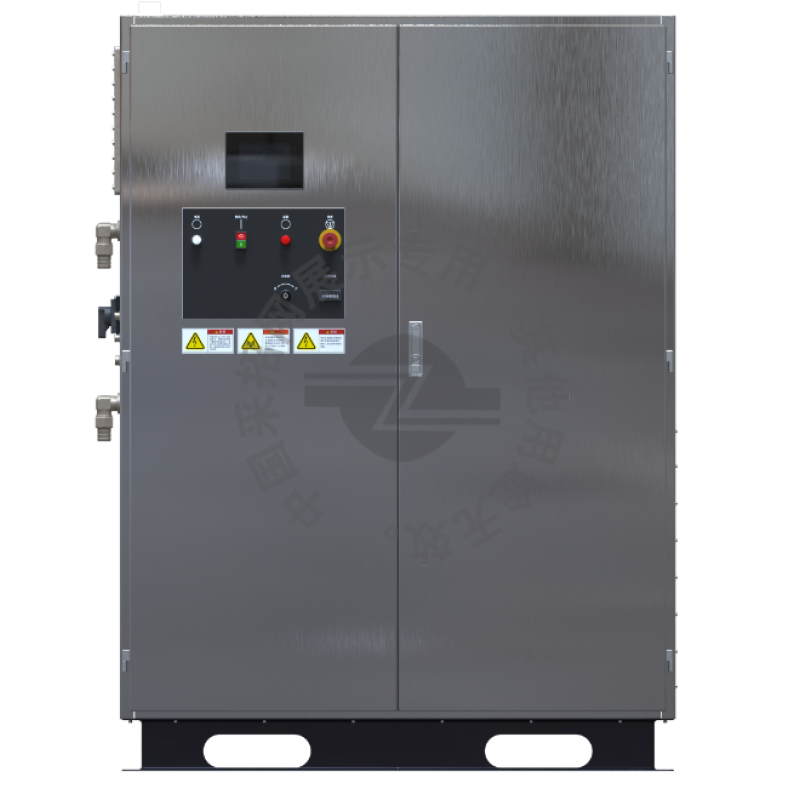

4）微波源外形尺寸 1250（宽）x 1000（厚）x 2000（高）mm
波导系统由以下部件组成:
1.专用激励输出波导BJ-9
2.30kW/915MHz，BJ-9大功率三端环形器
3.30kW/915MHz手动三销钉调配器
4.30kW/915MHz，BJ-9大功率负载
磁控管技术参数:
1）磁控管工作频率： 915MHz±25MHz
2）型号：CK-611
3）灯丝电压和电流： Uf =11~13V, If = 115A
4）阳极电压和电流： Ua = 12.5 kV, Ia = 2.4A
5）磁场线圈电流： Ic =4. 5A
磁控管工作参数：
1）输入电源：380VAC 50Hz 三相四线，容量50KVA
2）总功耗：40kW
3）冷却水流量：8L/min (包括磁场线圈)
4）接地电阻：小于4欧姆。
三端环形器：BJ-9（WR975）
1）负载驻波系数（VSWR）：小于 1.2
2）衰减： 小于 0.3 dB
3）隔离度： 大于 23 dB
4）承受功率范围：≤ 30kW
5）波导法兰尺寸：标准HD-FD9
6）冷却水流量： 3L/min
销钉调配器： BJ-9（WR975）
1）负载驻波调节范围（VSWR）： 1.1～30
2）功率范围： ≤ 30kW
3）波导法兰尺寸：标准HD-FD9
4）调节方式： 手动调节
水负载：BJ-9（WR975）
1）负载驻波系数（VSWR）： ≤ 1.10
2）承受功率范围：≤ 30kW
3）波导法兰尺寸：标准HD-FD9
4）冷却水流量： 3~20L/min
