名称轨排支撑
品牌铁翔
规格 tx-1435
产地山东省
型号 tx-60

详细说明

钢轨支撑架，钢轨起道架自主生产。

　　济宁市铁翔机械设备有限公司位于山东省济宁市任城区，专业开发，生产，销售铁路铁路铺轨工装钢轨支撑架设备及工务器材设备高科技企业。我公司2004年率先在同行业中通过ISO9001:2000质量管理体系认证，2005年3月认定为软件企业。公司下设六个部门：办公室，财务室，市场部，技术部（下设售后服务小组），生产部和生产车间。

济宁市铁翔机械设备有限公司位于山东济宁, 水陆空交通极其便利，为公司的发展提供了优越的条件。到目前为止，已经有上千家铁路工程公司和我公司进行了良好的合作，获得广大用户的好评和青睐，产品销售覆盖江苏、浙江、上海、山东、广东等全国28个省市和东南亚等国，热忱欢迎广大用户到我公司参观、考察、指导、洽!本公司主要生产：钢轨支撑架，铁路铺轨支撑，钢轨起道架，轨排支撑架等一系列铺轨专用设备。

铁翔是山东最具盛名的铁路铺轨工装加工销售企业,主营钢轨支撑架，轨排支撑架，地铁支撑架等专用设备,是专业的研发生产的厂家，有强大的开发团队。

钢轨支撑架是铺设整体道床时固定轨道，调节轨距，调整轨道标高的一种工装。主要由主撑杆、调节螺杆、底座支撑板、调节垫板等零部件组成。

钢轨支撑架参数：

产品型号：TXZCJ-2100 TXZCJ-2300

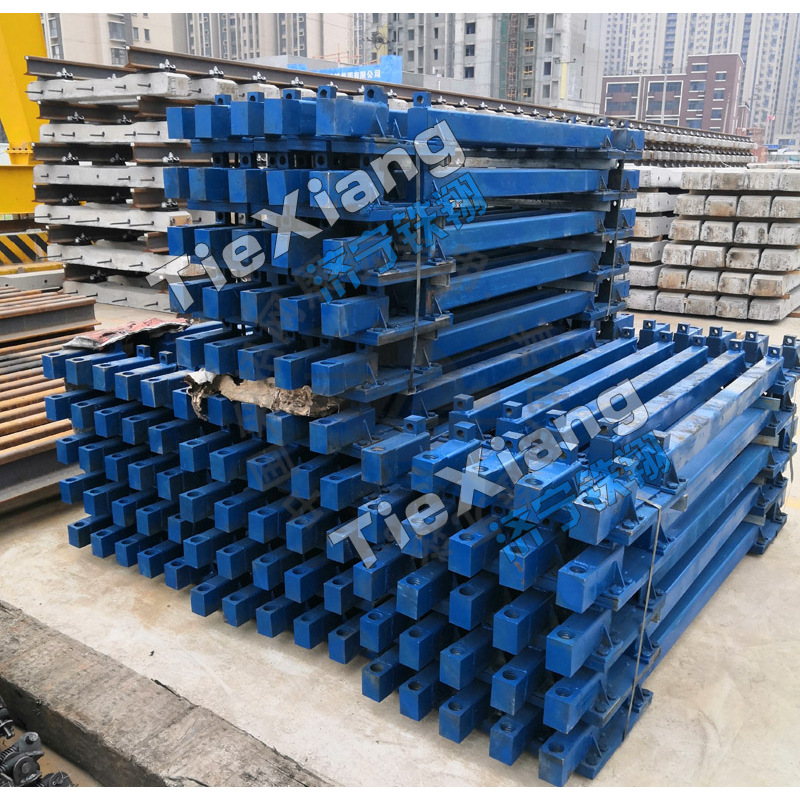

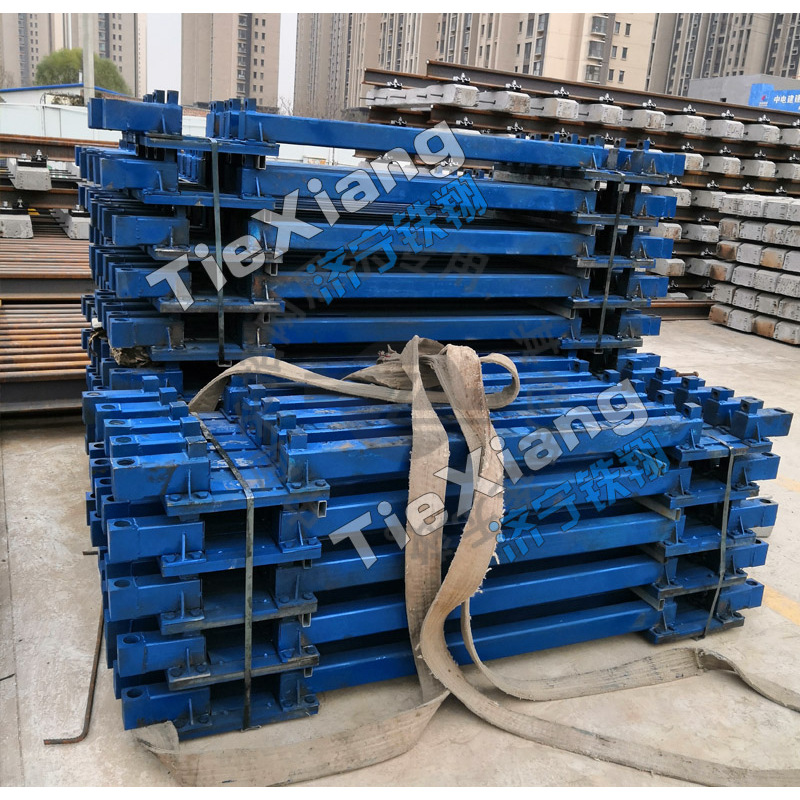

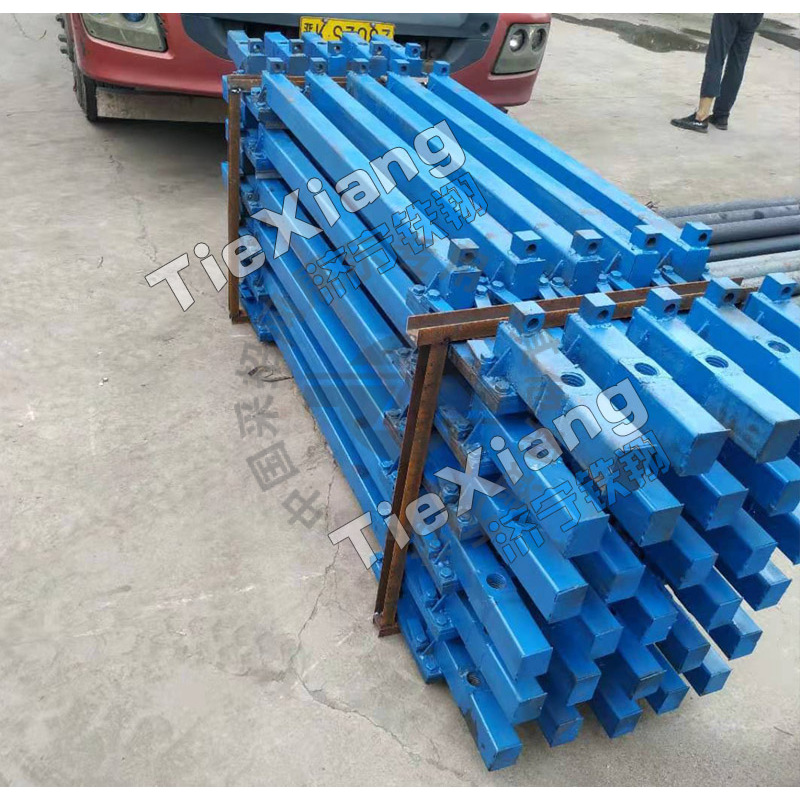

钢轨支撑架分为:地铁起道架、高铁钢轨起道架、轻轨起道架（济宁铁翔）

材质：450#铸钢

重量：约80kg

支撑架方管尺寸：40mm×80mm×5mm

承轨板尺寸：140mm×490mm×25mm

产品增加：

1、4块压轨垫板

2、支撑架两侧各加50mm

3、螺杆直径40mm长度900mm

4、颜色：蓝色（颜色可以根据客户要求）

5、喷漆字体：济宁铁翔机械（字体可以根据客户要求）

产品适用于：地铁、高铁、城市有轨电车、轨道交通等。

用途：轨面高程、轨距、轨向等调整。

(1) 能够精地调整轨向和轨面高度;

(2) 具有一定的稳定性,在混凝土捣固时,轨排不能晃动,以免影响轨道的几何尺寸。

支撑架的设计

下承式支撑架跨度为2.7 m ，两端采用丝杆及底座作支撑，横梁为100 mm ×100 mm 方型中空梁，经计算梁的强度达到施工要求。

整个支撑架可分为两层，上层为两调整螺栓及定距杆，调整轨道时两螺栓一松一紧带动定距杆实现钢轨的水平位移，对轨道起粗调的作用。下层为连接定距杆的拖式卡口，每个卡口的两轨卡螺栓可调整钢轨的水平位移，还可以实现对轨距的少量调整，完成对轨道的精调。钢轨由插板托起，在丝杆的作用下实现高度的变化。

卡口顶部至轨面距离为300 mm ，调整轨道过程中可以俯身顺着轨面观测钢轨线形，以便作出相应的调整。本支撑架设计时考虑到要实现轨道1∶40 的轨底坡，故托式卡口的两板预留孔位置略有不同。（铁翔）外轨的预留孔高于内轨的预留孔，其高差和两孔的水平距离之比为1∶40 轨底坡的控40 ，使插板能够实现对轨道1∶40制，而支承块实现水平布置。

下承式支撑架的应用：

根据单位长度的钢轨和支承块的质量及支撑架的承载能力，对支撑架进行合理分配，每2.5 m 布置一个支撑架，钢轨接头处支撑架的布置可作适当调整，这样100 m 的轨排约需40 个支撑架，其调轨方法如下。

(1) 粗调轨道水平：

以一根钢轨为基本轨将轨道尺架在两股钢轨上，测量此时两轨面连线中心线到基标中心的距离。根据实测轨面和基标高差对两支承丝杆作相应的升降。此时可以拧动两丝杆，使支撑架连同轨道上升或下降。本工序应对前后两支撑架作适当调整，使其（济宁铁翔）顶面尽量在一平面内。

(2) 精调轨道水平：

根据道尺的气泡和实际高差，比较实测高差，对丝杆作微调，直至水泡居中即实际高差和实测高差相符，即实现轨道水平。

(3) 调整轨道中心线及轨距：

本工序需配合轨道尺和吊线球使用(轨道尺使用前要分中，使吊球准确对中) 。拧动上层的调整螺栓和下层的轨卡螺栓，使轨距符合设计要求并使轨道中心和线路中心重合。上层调整螺栓起调整中心线的作用，而下层轨卡螺栓既可起整体道床施工钢轨支撑架的设计及应用。
