绞车  矿用绞车  调度绞车  矿用绞车 调度绞车

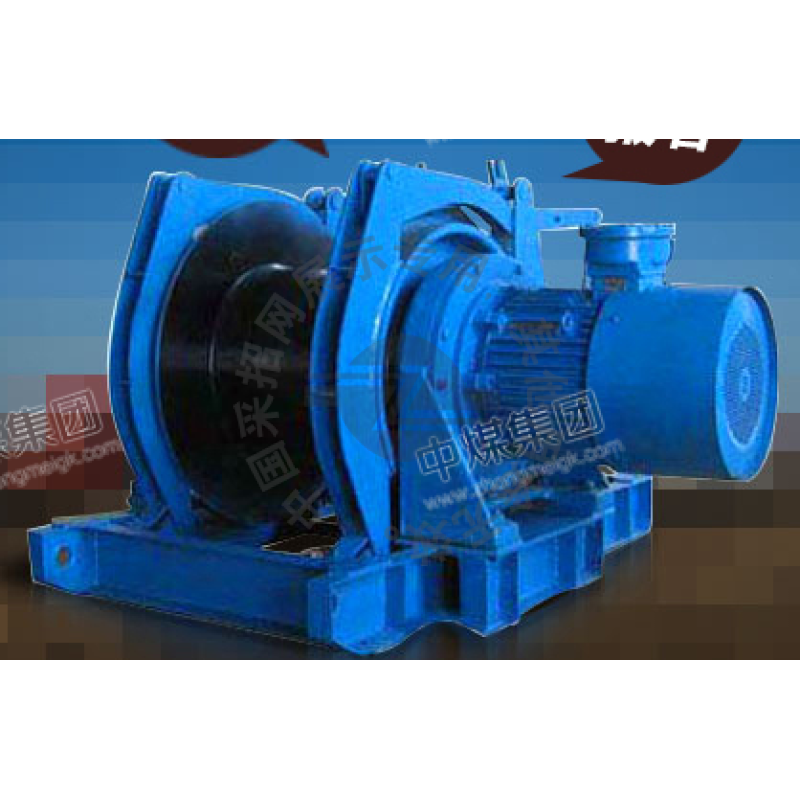

调度绞车

用途：调度绞车用于矿井中、井底车场、中间巷道、采区运输巷编组矿车，掘进头调度矿车。也可以供矿山地面，冶金矿场建筑工地进行地面铺助搬运工作。

调度绞车组成 JD系列调度绞车组成是由 电动机、卷筒装置、刹车装置、深度指示器、底座、护罩等部分组成

调度绞车作用调度绞车应用于矿井井底车场、中间巷道、采区运输巷道调度编组的空车和重车，或者用于上、下山及掘进头调度单个矿车。（调度，牵引）

调度绞车型号

JD-1调度绞车——JD11.4调度绞车

JD-1.6调度绞车——JD25调度绞车

JD-2.5调度绞车——JD40调度绞车

JD-4调度绞车——JD55调度绞车

订货须知：

1：吨位

2：电机功率

3：钢丝绳直径，出厂带不带钢丝绳

4：注意JD-1.6(25KW)和JD-2.5(40KW)区别

JD-1.0型调度绞车

JD-1.0型调度绞车产品介绍 JD-1.0型调度绞车供矿井下回采工作面和掘进工作面装载站、调度编组矿车及在中间巷道中拖运矿车与其它辅助搬运工作之用。绞车的电机及电气控制设备具有防爆性能，可用于有煤尘及有瓦斯爆炸危险的矿井。

JD-1.0型调度绞车型号意义

J——卷扬机型；

D——调度绞车；

1——外层钢丝绳静张力10KN。

JD-1.0型调度绞车适用条件 1、工作时油温不得大于80ºC。

2、周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量。

JD-1.0型调度绞车技术参数

外层钢丝绳静张力：10KN；

外层钢丝绳速度：≥1.00 m/s；

容绳量：450m；

纲丝绳直径：12mm；

卷筒直径：220mm；

卷筒宽度：307mm；

电动机型号：YBJ-11.4；

电动机功率：11.4KW；

电动机转速：1470r／min；

总速比：41；

绞车重量：578Kg；

包括电动机；

外形尺寸：1073×766×727 mm；

隔爆型磁力启动器：QBZ-80/1140/660；

隔爆型控制按钮：LA81-3。

JD-1.6调度绞车

JD-1.6调度绞车产品介绍 JD-1.6调度绞车供矿井在井下或在地面装载站调度编组矿车及在中间巷道与其他辅助搬运工作之用。本绞车采用隔爆电气设备，可用于煤尘及瓦斯的矿井。该绞车采用行星齿轮传动形式，具有结构紧凑、体积较小的特点，而且操纵简单。

JD-1.6调度绞车型号意义

J——卷扬机型；

D——调度绞车；

1.6——外层钢丝绳静张力，16kN。

JD-1.6调度绞车组成及工作原理 JD-1.6调度绞车主要由卷筒及行星齿轮传动装置、刹车装置、电动机、底座组成。绞车的减速机构采用了两组内齿轮传动副和一组行星齿轮系，两组内齿轮副装在卷筒体内，电动机的轴端装有套管齿轮直接伸入卷筒内，在绞车内部各转动处均采用滚动轴承。

JD-1.6调度绞车技术参数

1、外层钢丝绳静张力：16kN

2、卷筒尺寸（直径×宽度）：φ310×400(mm)

3、外层钢丝绳绳速：1.399 m/s

4、钢丝绳直径：16mm

5、容绳量：400m

6、总减速比：32.5

7、电动机型号：YBJ25-4

功 率：25kW

转 速：1460r/min

电 压：380/660v

8、外型尺寸（长×宽×高）：1435×1217×1242(mm)

9、绞车重量（不包括电动机）：1187kg （包括电动机）：1370kg

JD-2.5调度绞车

JD-2.5调度绞车用途 用于矿井井底车场,中间巷道,采区运输巷调度编组的空车和重车,也可用于上下山,掘进头调度单个矿车。

JD-2.5调度绞车参数

型号： JD-2.5(40KW)
牵引力KN： 25
绳速m/s： 1.16-1.46
绳径mm： 20
容绳量m： 400-650
卷筒直径mm： 620
卷筒宽度mm： 580
电动机型号： YBJ40-4
转速r/min： 1480
电动功率Kw： 40
总传动比： 42.24 外型尺寸mm：1900*2350*1370
配套电机设备：QBZ-120N矿用隔爆型（真空）磁力起动器

JD-4.0调度绞车

JD-25调度绞车

JD-25调度绞车产品介绍 JD-25调度绞车主要用于煤矿井下调度矿车或辅助牵引之用，亦可用于矿山地面、冶金矿场或建筑工地等进行调度和其他运输工作。 绞车配有隔爆电气设备，可用于煤尘及瓦斯的矿井中。绞车工作环境的瓦斯和粉尘含量不得超过《煤矿安全规程》规定的标准。绞车周围温度不得超过40℃，湿度不得超过95%，海拔高度不得超过1000米。

JD-25调度绞车结构特点与工作原理 JD-25调度绞车由电机、卷筒装置、刹车系统、底座、防护罩等部件组成，结构上采用两级行星齿轮传动，分别布置在主轴的两端，主轴贯穿卷筒并支承在左右支架上，电动机采用法兰盘式固定在左支架上。

工作原理：电机齿轮带动左端小齿轮架的一对小行星齿轮旋转，由于小内齿轮是固定不动的，所以小行星齿轮除作自转外，还要围绕电机齿轮公转，即带动小齿轮架旋转，从而使主轴旋转，固定在主轴右端的中心齿轮也旋转，于是带动大齿轮架上的一大行星齿轮转动。

JD-25调度绞车技术参数

型号：JD-25；

外层钢丝绳静张力：20千牛；

外层钢丝绳速度：1.2米/秒 ；

容绳量：400米；

钢丝绳直径：∮16毫米；

卷筒规格：Φ300×356毫米；

电动机

型号：YBJ25-4；

功率：25千瓦；

转速：1470转/分；

电压：380伏/660伏；

外形尺寸(长×宽×高)：1350×1140×1190毫米；

绞车质量(包括电机) ：1460千克。
