商品信息

基本参数

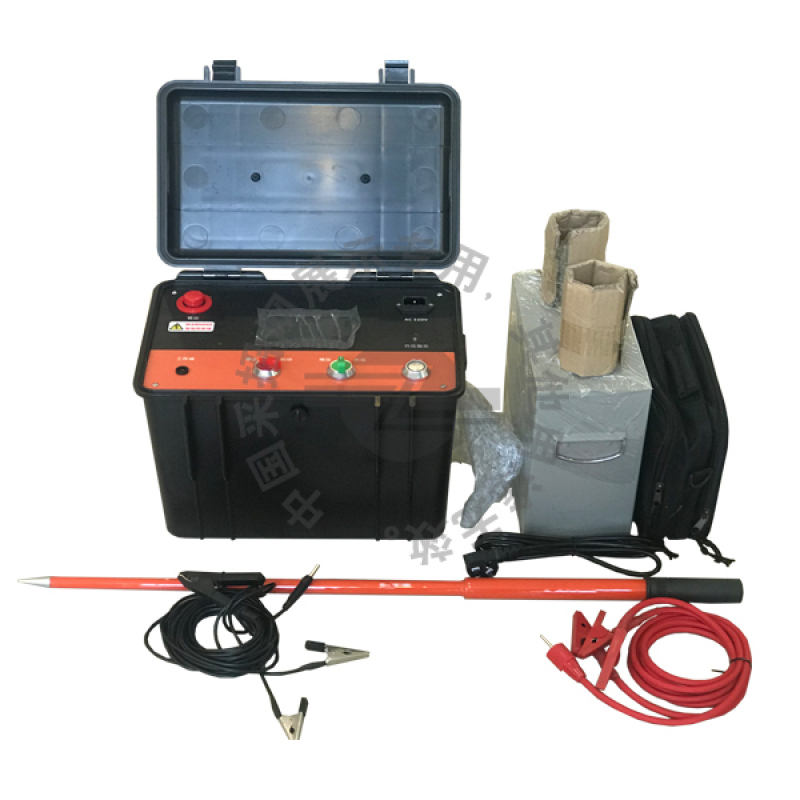

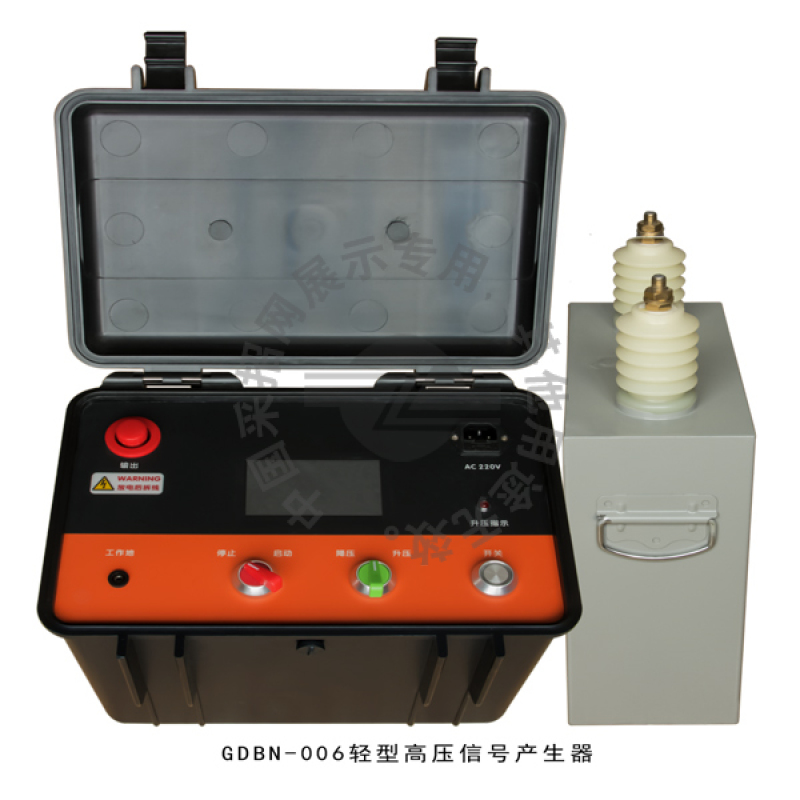

名称轻型信号产生器
品牌西安光大百纳
产地陕西西安

详细说明

公司主要的产品有电缆故障测试仪、多次脉冲电缆故障测试仪、电缆安全试扎装置、电缆识别仪、电缆故障定点仪、高压电缆外护套故障测试仪、高压电桥故障测试仪、轻型高压信号电源等几大类数十种产品，并能为市场上各类老旧产品进行维修和升级，能够充分满足广大顾客的各类需求。

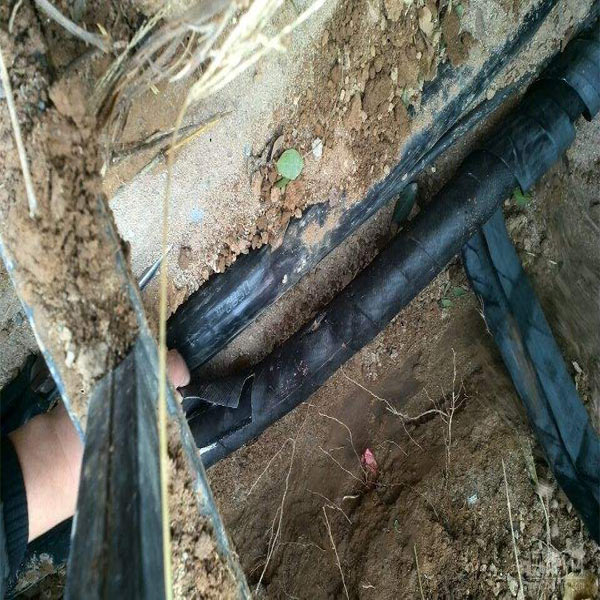

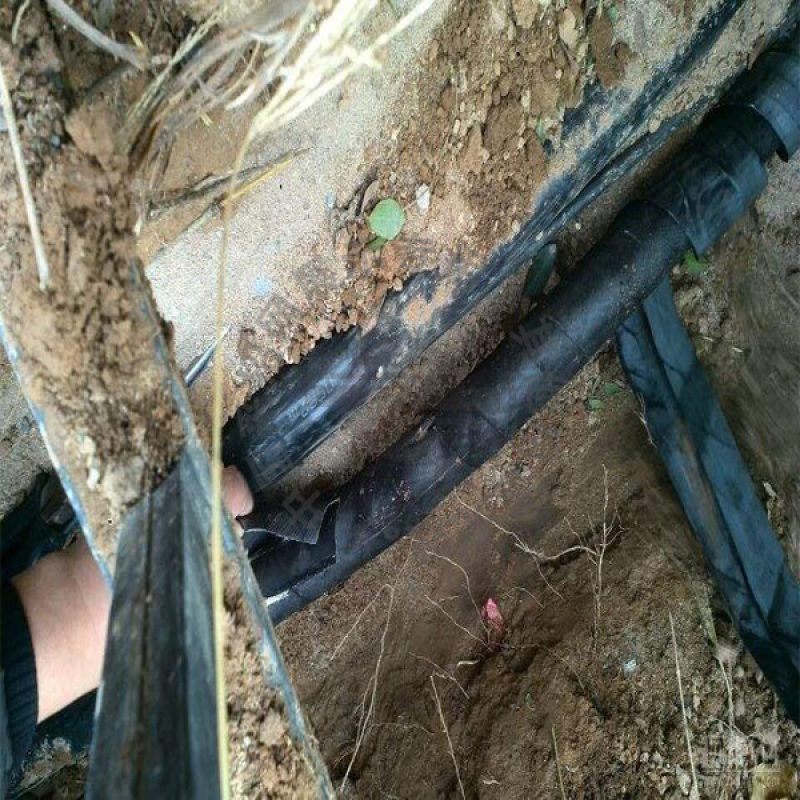

冲击放电时，在穿管的两个端口处声音大，而在管子部位可能听不到声音，便有可能出现两管口有固定读数，而在其余地方（如管子部位或远离管口）仅显示满亮500.0米，此时便可根据两个读数点的数值变化规律判断管中故障位置。只要挖出穿管，便可以用在管子上实施定位。此时的误差一般不会超过10㎝。四、若故障电缆位于电缆沟的排架上，且是封闭性故障（即电缆外皮未破，冲击放电时，故障点的闪络仅在芯线与外皮之间，外面看不到火花）。冲击放电时，在电缆本体上有长距离的较强振动，用声测法和同步定点法都无法确定振动的大位置。此时的常规定点仪将完全失效，而HP-C10便可发挥其特长了。只要将放置在具有强烈振动电缆本体上，数显屏将会在冲击闪络的同时记录下距故障点的距离，操作者便可很快根据距离指示数，将放置在故障点附近，寻找数显屏小读数所对应的位置，此位置便是的故障点。注意，有时会出现冲闪时电缆全线都有微小振动的现象，各处强度几乎一样，只是接头处可能声音稍大些。这是对电缆进行冲击放电时电缆出现的“电动机”效应，千万不要被此声音迷惑。故障点的振动声很大，与全线“电动机”效应振动的微小振动声音有明显差别。

　功能特点

　　1．设备紧凑型设计，控制，具有自动升压、稳压功能。

　　2．智能操作，实时高压动态显示，故障点放电自动指示。

　　3．自动判断，具有过流自动保护功能，并及时进行液晶文字提示。

　　4．工业级4.3寸彩色液晶显示，人机界面友好，数据显示非常直观。

　　5．性能，箱体采用工程塑料绝缘材料，操作安全，体积小、重量轻、接线简单。

　　6．专用组合接地线设计，避免因人为接线原因引起的工作异常，性能。

　　7．可连续工作5小时以上。

　　8．工业级防爆便携拉杆机箱，方便用户使用及携带。

技术参数

　　1．输出电压:负直流0～32kV，连续可调

　　2．外接电容：2uF/30kV（标配），可扩展

　　3．冲击能量：≤1024J/5S

　　4．放电周期：min 3S

　　5．显示电压误差：≤±2%

　　6．瞬点放电电流：＞1.5A

　　7．显示：工业级4.3寸彩色液晶屏

　　8．其它功能：具有应急工作，性能

　　9．工作电源：AC220V±10%，50Hz，可外置电源工作

　　10．工作温度：-10℃～50℃

　　11．相对湿度：≤90%

　　12．输出功率:≤1.5kVA

　　13．外形重量:长360mm×宽265mm×高290mm

　　14．重量：≤12kg

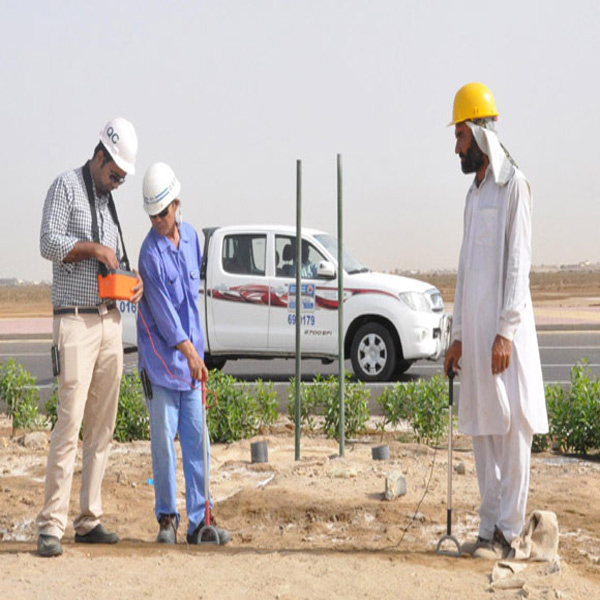

打开仪器进入声磁定点，选择连续，定点时首先应确定故障点大致范围（用主机测距），然后在此范围内定点。定点时可先每隔4－5米定一下点，当听到有规律的振动声音（故障点放电声应与所收电磁波同步，听声中应参考所接收的电磁波），应放慢脚步（隔1米）定点。同时当听不到有规律的振动声（与球隙放电打火声同步），而距离显示为25.0米时，则表明故障点距离太远或振动波太弱，此时应继续往前寻找。将仪器的大显示范围定为25米，是因为当范围太大时，进入的将增大，显示的错误数据也将，使人员往往产生误判断。另外地下声波也不会传播的太远，过大的显示范围已没有意义。

电缆故障测量仪器使用的电压脉冲一般有矩形、指数、钟形（升余弦）等。由于矩形脉冲形成比较容易，故应用比较多，我们也是采用此。脉冲总有一定的时间宽度，假定为，则在时刻以内到来的反射脉冲与发射脉冲相重叠，无法区分开来，因此不能测出故障点的距离来，出现了盲区。假设发射脉冲宽度为0.2uS，电缆电波速度是160m/us，其测量盲区就是16M，仪器发射脉冲越宽，盲区越大。从减小盲区的角度看，发射脉冲的宽度窄一些好，但脉宽越窄，它所包含的高频成分越丰富，而线路高频损耗大，使反射脉冲幅度过小，畸变严重，远距离的效果不佳。为了解决这个问题，脉冲反射仪器将脉冲宽度分为两个范围。既“远近”键，近键为脉宽0.2us、幅度180V；远键为脉宽2us、幅度280V。当故障距离比较大（400M）时，选远键。反之选近键。

西安光大百纳电子科技有限公司可免费为客户提供电缆故障检测服务
