NH型直流式无推力补偿器
N-H-Ⅱ型直流式无推力补偿器管件管道
2021-04-01
供应信息
企业档案 第9年
巩义市新华丰管道设备有限公司
- 供应信息：
31 条
- 所在地区：
河南
- 认证信息：
实名认证
商品信息
基本参数
- 名称

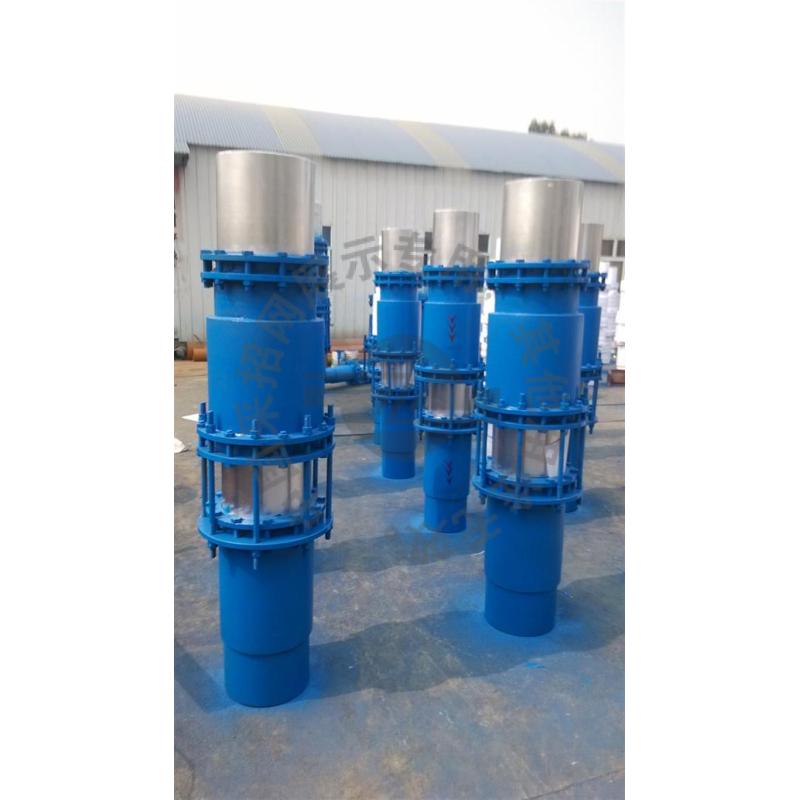

N-H-Ⅱ型直流式无推力补偿器
- 品牌
华丰
- 规格
DN25-DN1000
- 产地
河南
- 型号
N-H-Ⅱ型
详细说明
直流式无推力补偿器是利用流体力学中的帕斯卡理论，在设计结构上巧妙的利用一个密环形汽室，这个汽室内分别有两个环形受压面，一个是固定的汽室内端面，另一个是密闭在汽室内的伸缩管肩部环形面，随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管横截面积相等，补偿器工作时，在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等，而方向相反，因此两压力相互抵消。这样一来，在设计支架中只考虑补偿器压紧填料的摩擦力，对固定支架的推力计算中，就不计算由工作介质压力，而引起的对固定支架的推力。因此固定支架属减载式支架，可节省大量支架材料，也节省人力和财力。
组成结构
由变径管、内套管、密封座外套、柔性石墨填料、螺母螺栓N个压簧及N个注填料咀组合、填料压盖及弹簧压紧法兰构成：所述填料压紧法兰与压紧上法兰之间设有压簧和注填料咀。
安装要求
(1)与补偿器两端相焊接的管段壁厚≥6mm时，要进行坡口处理，焊后按要求进行水压检漏试验。
(2)滑动支架和固定支架根据设计安装，使用ZTWB型，除不计算介质工作压力的推力外，其余相同。为了使管道无侧向位移，而沿轴向伸缩，补偿器两端一般应安装导向滑动支架，在管道转弯处，要安装固定支架。
(3)补偿器的保温结构均与管道同路，但对伸缩管伸缩部分，不可产生约束力。
(4)本补偿器在不同环境气温下，均可按安装长度LMax进行安装，不需予以拉伸或压缩。
