首页 > 燃气过滤器 > Warmflow/稳丰燃气过滤器DN15

国产过滤器燃气过滤器高效过滤 50微米工业炉过滤器 Warmflow/稳丰燃气过滤器DN15

2019-12-25 供应信息

价格： ¥70 在线咨询行家

供应总量：

2000 个

产地：

广东佛山

订购信息：

起订量(个)	价格	采购量
≥1	￥70	- +

总价：

¥0.00 | 共0 个

查看联系方式

我要留言

来电请说明在采招网看到，谢谢！

他们正在看

企业档案 第3年

广东稳丰燃气阀门有限公司

供应信息： 3 条
所在地区：广东佛山市
认证信息：实名认证

商品信息

基本参数

名称 Warmflow/稳丰DN15/DN20/DN25燃气过滤器
品牌稳丰
规格 DN25
产地广东佛山
型号 WFM25P

产品资料 点击直接下载查看

zQMBymxiRT.pdf 查看

详细说明

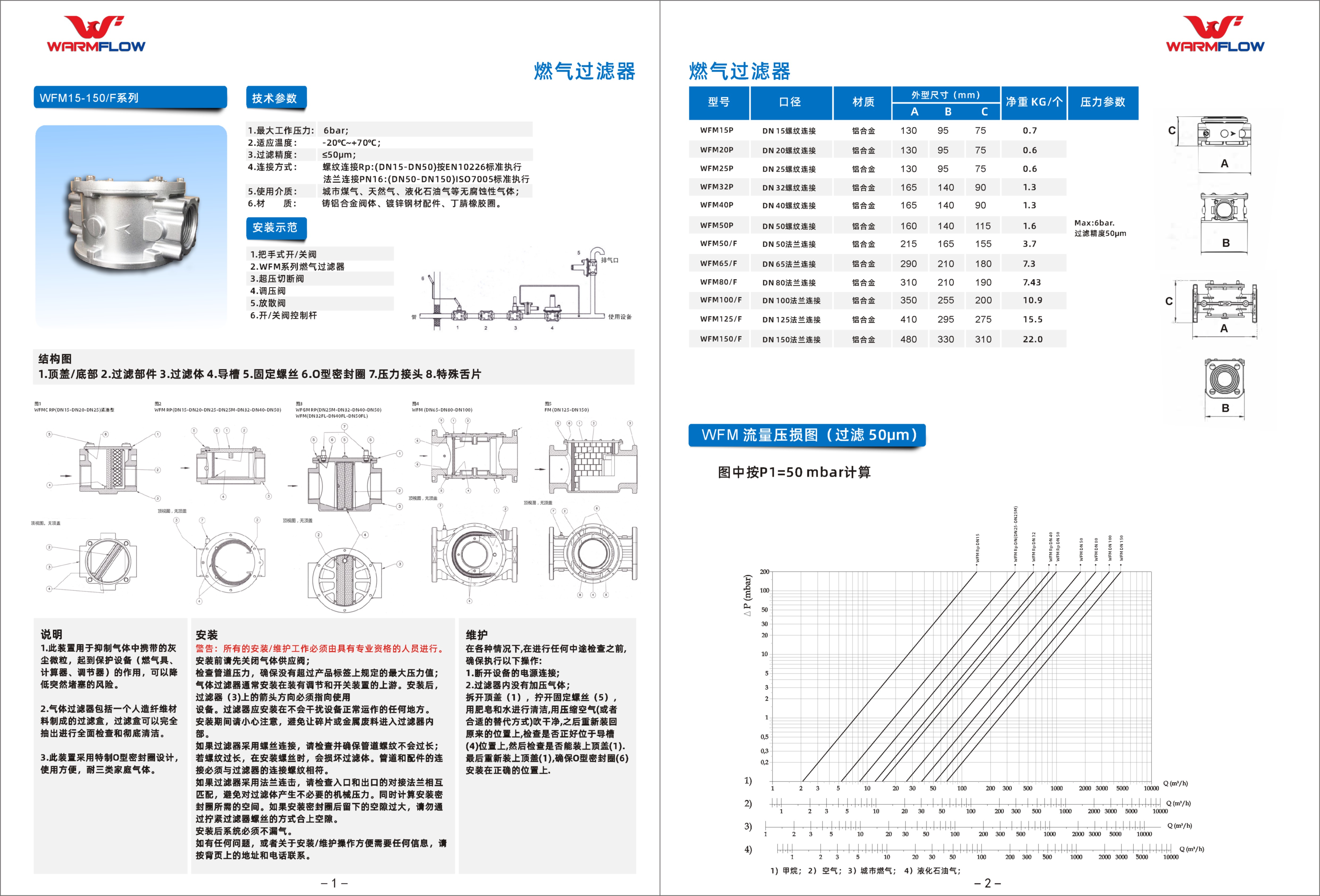

燃气过滤器
WFM15-150/F系列
1.把手式开/关阀
2.WFM系列燃气过滤器
3.超压切断阀
4.调压阀
5.放散阀
6.开/关阀控制杆
技术参数
安装示范
安装
安装前请先关闭气体供应阀；
检查管道压力，确保没有超过产品标签上规定的最大压力值；
气体过滤器通常安装在装有调节和开关装置的上游。安装后，
过滤器（3)上的箭头方向必须指向使用
设备。过滤器应安装在不会干扰设备正常运作的任何地方。
安装期间请小心注意，避免让碎片或金属废料进入过滤器内
部。
如果过滤器采用螺丝连接，请检查并确保管道螺纹不会过长；
若螺纹过长，在安装螺丝时，会损坏过滤体。管道和配件的连
接必须与过滤器的连接螺纹相符。
如果过滤器采用法兰连击，请检查入口和出口的对接法兰相互
匹配，避免对过滤体产生不必要的机械压力。同时计算安装密
封圈所需的空间。如果安装密封圈后留下的空隙过大，请勿通
过拧紧过滤器螺丝的方式合上空隙。
安装后系统必须不漏气。
如有任何问题，或者关于安装/维护操作方便需要任何信息，请
按背页上的地址和电话联系。
警告：所有的安装/维护工作必须由具有专业资格的人员进行。
说明
1.此装置用于抑制气体中携带的灰
尘微粒，起到保护社备（燃气具、
计算器、调节器）的作用，可以降
低突然堵塞的风险。
2.气体过滤器包括一个人造纤维材
料制成的过滤盒，过滤盒可以完全
抽出进行全面检查和彻底清洁。
3.此装置采用特制O型密封圈设计，
使用方便，耐三类家庭气体。
结构图
1.顶盖/底部 2.过滤部件 3.过滤体 4.导槽 5.固定螺丝 6.O型密封圈 7.压力接头 8.特殊舌片
1.最大工作压力: 2bar-6bar;
2.适应温度： -40℃~+70℃；
3.过滤精度： ≤50μm；
4.连接方式：螺纹连接Rp:(DN15-DN50)按EN10226标准执行
法兰连接PN16:(DN50-DN150)ISO7005标准执行
5.使用介质：城市煤气、天然气、液化石油气等无腐蚀性气体；
6.材质：铸铝合金阀体、镀锌钢材配件、丁腈橡胶圈。
维护
在各种情况下,在进行任何中途检查之前,
确保执行以下操作:
1.断开设备的电源连接;
2.过滤器内没有加压气体；
拆开顶盖（1），拧开固定螺丝（5），
用肥皂和水进行清洁,用压缩空气(或者
合适的替代方式)吹干净,之后重新装回
原来的位置上,检查是否正好位于导槽
(4)位置上,然后检查是否能装上顶盖(1).
最后重新装上顶盖(1),确保O型密封圈(6)
安装在正确的位置上.
图1
WFMC RP(DN15-DN20-DN25)紧凑型
图2
WFM RP(DN15-DN20-DN25-DN25M-DN32-DN40-DN50)
图3
WFGM RP(DN25M-DN32-DN40-DN50)
WFM(DN32FL-DN40FL-DN50FL)
图4
WFM (DN65-DN80-DN100)
图5
FM (DN125-DN150)
1
燃气过滤器
WFM 流量压损图（过滤 50μm）
图中按P1=50 mbar计算
2
0.6
0.6
0.6
1.7
1.6
1.9
3.7
7.3
7.43
10.9
12.8
12.8
Max:6bar.
过滤精度50μm
型号压力参数口径材质净重 KG/个
WFM20
WFM25
WFM32
WFM40
WFM50
WFM50/F
WFM65/F
WFM80/F
WFM100/F
WFM125/F
WFM150/F
WFM15
DN 15螺纹连接
DN 20螺纹连接
DN 25螺纹连接
DN 32螺纹连接
DN 40螺纹连接
DN 50螺纹连接
DN 50法兰连接
DN 65法兰连接
DN 80法兰连接
DN 100法兰连接
DN 125法兰连接
DN 150法兰连接
铝合金
铝合金
铝合金
铝合金
铝合金
铝合金
铝合金
铝合金
铝合金
铝合金
铝合金
铝合金
A B C
120 75 94
120 75 94
120 75 94
160 87 140
160 87 140
160 110 140
230 150 140
290 180 198
310 195 198
350 211 254
480 295 322
480 295 322
外型尺寸（mm）
WFM DN 150
WFM Rp DN15
WFM Rp DN(DN25-DN25M)
WFM Rp DN 32
WFM Rp DN 40
WFM Rp DN 50
WFM DN 50
WFM DN 80
WFM DN 100
1) 甲烷； 2）空气； 3）城市燃气； 4）液化石油气；
